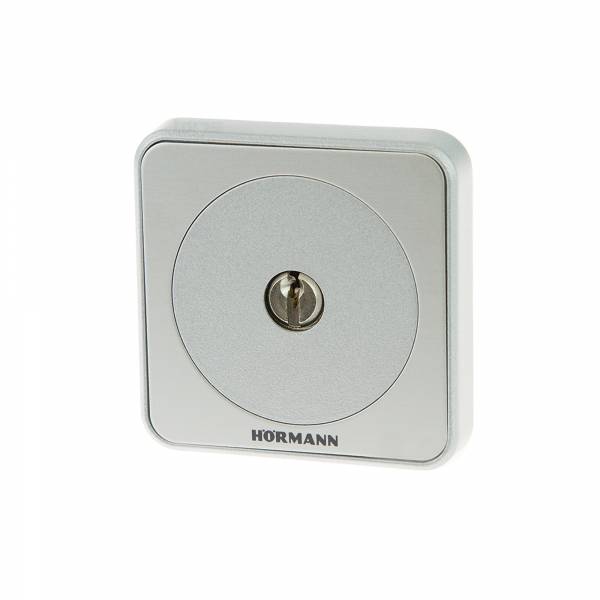

Hörmann Schlüsseltaster STUP 50
Schlüsseltaster von Hörmann eignen sich sehr gut zum Öffnen und Schliessen Ihrer Garage. Der Schlüsselschalter STUP 50 muss in das Gemäuer eingelassen werden (Unterputz-Montage). Hierfür muss ein Loch mit einem Durchmesser von 80 mm in die Wand gebohrt werden. Die Unterputzdose sollte einen Durchmesser von 60 mm und eine Tiefe von mindestens 55 mm aufweisen.
Lieferumfang des Schlüsseltasters
- Schlüsselschalter STUP 50
- 3 PZ-Schlüssel
- Rundzylinder (22mm)
- 2 Meter Anschlussleitung (zweiadrig)
Für die Bedienung des Schlüsselschalters muss lediglich ein passender Schlüssel ins Schloss gesteckt und umgedreht werden. Dadurch wird ein Kontakt im Inneren geschlossen, ein Impuls ausgelöst und der angeschlossene Tormotor aktiviert. Im Lieferumfang sind insgesamt drei Schlüssel enthalten, sodass Sie jederzeit auf einen Ersatzschlüssel zurückgreifen können, falls einer verloren geht.
Technische Daten STUP 50
- Masse (B x H x T): 80 x 80 x 15 mm
- für Unterputzmontage
- erforderliche Unterputz-Dose: ø 60 mm, Tiefe 55 mm
- tastend/ rastend einstellbar
- Impulsfunktion oder Schaltfunktion einstellbar
- auch in Verbindung mit verschiedenen Funk-Innentastern FIT 2 nutzbar
- zwei Impulstaster zur Ansteuerung von zwei Antrieben oder Richtungswahl, zweite Öffnungshöhe
- max. Schaltleistung: 30 V DC/ 2,5 A (ohmsche Last); 230 V AC/ 500 W (ohmsche Last)
- Schutzart IP 65
Anders als beim Vorgängermodell Schlüsseltaster STUP 40 wird für die zweite Funktion kein Mikrotaster MKT 1 für Schlüsseltaster mehr benötigt, da der Toröffner bereits mit einem Multifunktions-Schalteinsatz ausgestattet ist. Auf diese Weise können Sie zwei Antriebe bedienen. Ferner können Sie am STUP 50 auch einen Funk-Innentaster FIT 2, BiSecur, Funk-Innentaster FIT 2, 868 MHz oder Funk-Innentaster FIT 2-1, BiSecur anschließen, sodass mit Hilfe des Schlüsseltasters zwei Garagen per Funk im Impulsbetrieb auf- und zugefahren werden. Außerdem kann man dann den Schlüsselschalter über den FIT 2 auch komplett ausschalten, beispielsweise wenn man in den Urlaub fährt.
Erweiterte Einsatzmöglichkeiten durch Schaltfunktion
Darüber hinaus haben Sie die Möglichkeit den Schlüsseltaster entweder tastend oder rastend einzustellen. Ein rastender Schalter hält nach Betätigung selbstständig seine neue Stellung, wohingegen ein tastender Schalter eine Ruheposition besitzt, die nach Ende der Betätigung wieder eingenommen wird. Die entsprechende Schaltfunktion kann über die farbigen Pins (rot und grün) eingestellt werden. Damit kann man bis zu zwei beliebige elektrische Verbraucher bis 500 W über den Schlüsselschalter einschalten und ausschalten. Der Stup 50 ist funktionsgleich mit dem Aufputzmodell Hörmann Schlüsseltaster STAP 50.
