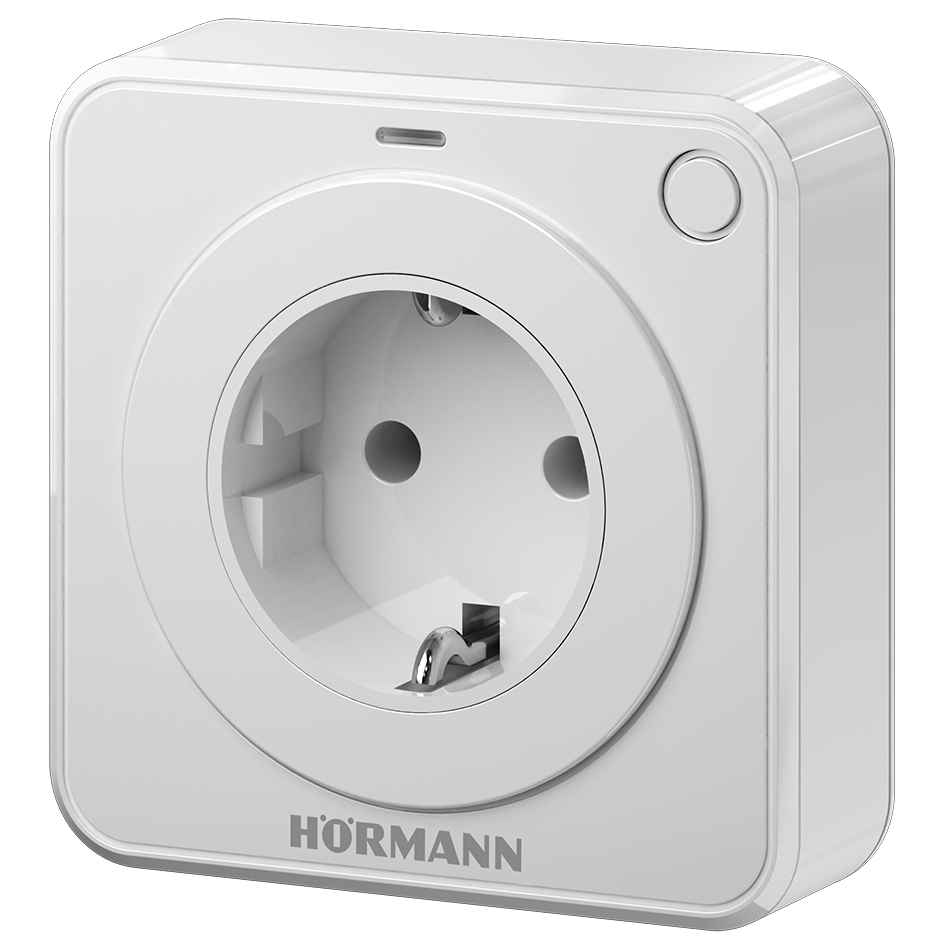

Hörmann Funk-Steckdose FES 1-1 BS
Die Funksteckdose FES 1-1 BiSecur von Hörmann ist ein bidirektionaler Empfänger zum Ansteuern (Impuls, Ein und Aus) von Torantrieben. Ebenso ist das Ein- und Ausschalten von Licht und weiteren Verbrauchern in Verbindung mit der Relaisschaltung möglich. Diese Steckdose besitzt zwei Relaisausgänge (24 V DC und 230 V AC), die manuell oder per Funk gesteuert werden können. Insgesamt sind vier Kanäle vorhanden, die alle per Funk angesteuert werden können.
Die Funkcodes müssen vorher jedoch an der Steckdose eingelernt werden. Mit den ersten drei Kanälen kann man elektrische Verbraucher, wie zum Beispiel eine Lampe oder einen Torantrieb, einschalten und ausschalten. Ist das mitgelieferte Anschlusskabel zudem mit einem geeigneten Antrieb verbunden, so kann dieser über den vierten Kanal per Impuls angesteuert werden. Die Leitungslänge darf maximal 30 Meter betragen.
Darüber hinaus kann über einen geeigneten Sender (HS 5, FIT 5 BiSecur) oder über die BiSecur-App eine Rückmeldung der Schaltfunktion erfolgen. Wird ein Befehl zur Rückmeldung ausgelöst, dann wird jedoch nur der aktuelle Zustand des Relaisausgangs 1 zurückgemeldet (ein/aus). Außerdem gibt es bei diesem Produkt auch verschiedene Stecker-Varianten. Wir bieten Ihnen hier den Steckertyp F (Schuko-Stecker) an. Die Funksteckdose FES 1-1 BiSecur sollte nur in trockenen Räumen verwendet werden, da die Schutzart ausschließlich für diese Umgebung ausgelegt ist.
Funktionen der Empfänger-Steckdose FES 1-1 BS
- Kanal 1: Ein und Aus (immer im Wechsel An, Aus, An...)
- Kanal 2: Ein
- Kanal 3: Aus
- Kanal 4: Impuls für Torantriebe (auch Fremdantriebe)
- Statusrückmeldung Kanal 1 (Relais 1)
Auf Grund ihrer Bauweise und Ausstattung ist die Funk-Empfängersteckdose FES 1-1 perfekt geeignet für die Umstellung eines Fremdantriebes auf die Hörmann Technik bzw. auch für die Umrüstung älterer Antriebe auf die BiSecur-Technologie.
Technische Daten der Hörmann Steckdose
- Schutzart: nur für trockene Räume
- Temperaturbereich: - 20°C bis + 60°C
- Betriebsspannung: 100 - 240 V AC
- Frequenz: BiSecur
- 2 Relaisausgänge: 24 V und 230 V
- Schaltleistung Steckdose:
- 2500 W / 250 V ohmsche Last
- 500 W / 250 V induktive Last
- Schaltleistung Impulsausgang:
24 V / max. 110 mA
- Masse (B x H x T): 80 x 80 x 57 mm (ohne Pole)
- Steckertyp F (Schuko-Stecker)
- Taste mit grüner LED für manuelles Ein- und Ausschalten
Mit der Bedientaste direkt an der Funksteckdose kann die Stromversorgung für angeschlossene Geräte direkt eingeschaltet oder ausgeschaltet werden.
Lieferumfang der FES 1-1
- Funk-Empfängersteckdose in reinweiss RAL 9010
- Anschlussleitung 1 x 2 m, 2-adrig (verlängerbar bis max. 30 m)
- Bedienungsanleitung
