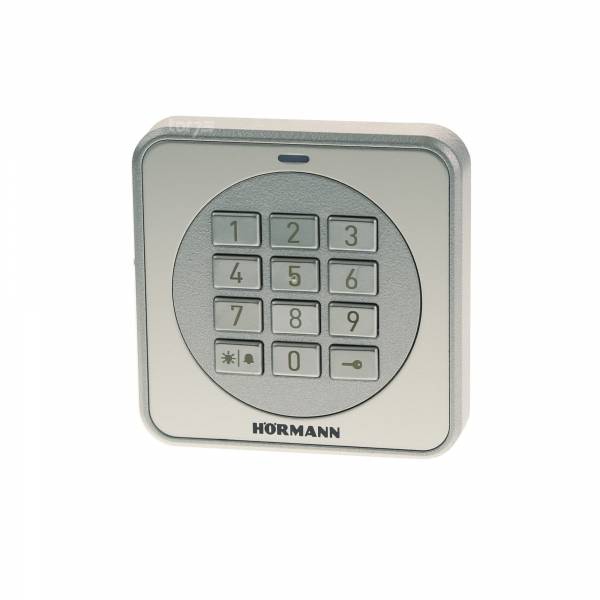

Hörmann Codetaster CTV 3-1
Der CTV 3-1 ist ein äusserst robuster Codetaster des Herstellers Hörmann. Über drei separate Relaisausgänge können Sie bis zu zwei Garagentore oder elektrische Türöffner sowie eine Beleuchtungsanlage oder eine Klingel steuern. Die Bedienung ist denkbar einfach: Sie müssen über die Tastatur einen programmierten Zahlencode eingeben. Ist er korrekt, wird ein kurzer Impuls ausgelöst, der die Anlage entweder öffnet oder schliesst. Die Tastatur verfügt über insgesamt zwölf Tasten. Die Ziffern 0 bis 9 sind für die Eingabe des Zahlencodes zuständig, die restlichen Knöpfe dienen der Codebestätigung und der Programmierung. Aufgrund der widerstandsfähigen Metalloberfläche wird das Innenleben des Codetasters vor Feuchtigkeit, Staub oder gar Vandalismus geschützt.
Lieferumfang des CTV 3-1
- Eingabeeinheit
- Auswerteeinheit
- Wandhalterung
- Befestigungsmaterial
- Bedienungsanleitung
Bitte beachten Sie, dass im Set keine Netzzuleitung enthalten ist! Diese kann separat bei uns im Shop erworben werden. Für die Stromversorgung mit 24 V und für die Impulsgabe an den Antrieb können die Anschlussleitungen ASL verwendet werden, die in drei verschiedenen Längen (2 m, 10 m und 50 m) erhältlich sind. Bei einer Spannungsversorgung von 230 V können Sie auf die Hörmann Anschlussleitung ZL 1 zurückgreifen.
Technische Daten des CTV 3-1
- Vandalismus-geschützte Metall-Tastatur (nicht beleuchtet!)
- Impuls
- drei separate Relaisausgänge zur Ansteuerung von zwei Antrieben, Hofbeleuchtung, Klingel, zweite Öffnungshöhe
- Betriebsspannung: wahlweise 100- 240 V AC oder 20- 24 V AC/ DC
- Schaltleistung maximal: 30 V DC/ 2,5 A (ohmsche Last); 230 V AC/ 500 W (ohmsche Last)
- Schutzart: Eingabeeinheit IP 65/ Auswerteeinheit IP 20
- Temperaturbereich: -20 °C bis +60 °C
- OHNE Netzzuleitung
- Masse Eingabeeinheit (B x H x T): 80 x 80 x 15 mm
- Masse Auswerteeinheit (B x H x T): 140 x 130 x 50 mm
- Anschlussleitungen: bei 230 V AC Anschlussleitung ZL 1 verwenden; bei 24 V AC/DC und für die Impulsgabe an den Antrieb Anschlussleitungen ASL benutzen
Sie sollten das Steuergerät grundsätzlich im zugangsgeschützen Innenbereich montieren. Die Eingabeeinheit ist hingegen problemlos für den Einsatz im Außenbereich vorgesehen, da selbst starke mechanische Einwirkungen (Tritte, Schläge o.ä.) ihre Funktion nicht beeinträchtigen. Darüber hinaus kann der CTV 3-1 nicht nur für Hörmann Antriebe benutzt werden, sondern auch für Antriebe anderer Hersteller. Außerdem können Sie am Eingabegerät die Lautstärke der Tastentöne stufenweise einstellen. Im Auslieferungszustand sind die Tastentöne standardmäßig auf leise eingestellt.
